网带隧道炉被烘烤物的系统抗干扰能力

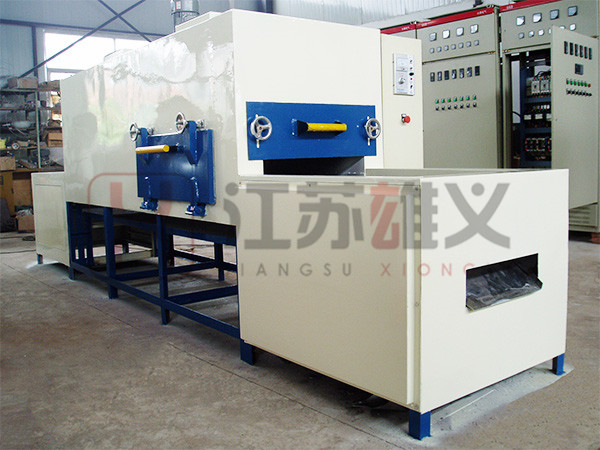

隧道炉被烘烤物置于隧道式烘烤炉中央的传送带上，被烤物从炉的一端入炉，然后以一定的移动速度在炉内移动，最后从炉的另一端出炉。炉内温度分布曲线要求不变，各点温度范围一般在0~1000?之间，可分为预热、烧成和冷却3个区域带。炉温自动控制只是分布地选择隧道炉中多个有代表性的温度点加以控制。本系统的技术指标有各加热点的电阻炉的额定功率为1~8kw, 额定电压380v(三相);温度控制点个数为1~64；温度超调量?10%; 温度控制精度为0.5%；速度控制精度为5%；温度范围为0~1300?；速度范围为0~6000rpm。

 功能：能选择同时测控2条炉子、1~64点的温度和生产流水线的速度，隧道炉其中温度采用热电偶测量，设有冷端温度自动补偿、热电偶线性化处理和数字滤波功能；可显示各点的设定和实际温（速）度的数值和图形；具有数据保存功能，且可显示各点的实际温/速度的历史曲线；可在线设置或修改各点的温（速）度设定值；具有超限和热电偶断偶声光报警功能，并可在线设置或修改各点的温（速）度的上、下限报警值；

 可在线选择双模控制或模糊PID控制或其它先进控制算法，且具有输出限幅和防积分饱和功能，以改善系统的动态调节品质，控制参数可在线设置或修改，以达到最佳控制效果；能打印各种图表和数据；还具有帮助功能；系统采用台湾研华工业控制计算机、输出通道采用光电耦合器进行隔离，输出信号采用产生谐波干扰很小的控制输入电压加到电热元件的周波数的办法，使系统具有很强的抗干扰能力.
